洛克林复合环介绍

   十九世纪六十年代NASA(美国航空航天局)发明了洛克环管接头,使用在航天飞机燃料管道连接上。若干年后德国VULKAN公司将其应用到民用领域。从第一个用户AEG公司开始批量使用以来,时至今日,经过不断的产品开发和更新,LOKRING公司已经建立了遍及全球的分支机构,累计至今使用在世界各地制冷系统中的LOKRING接头数以亿计,其可靠性得到了时间的考验。我们的用户中包括了伊莱克斯、惠尔浦、海尔、西门子、贝尔汽车空调、法雷奥汽车空调等赫赫有名的制造商,拥有良好的声誉。

洛克林复合环的结构

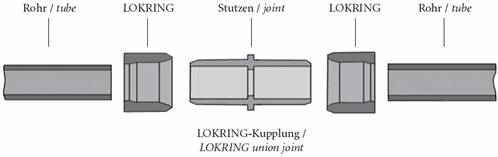

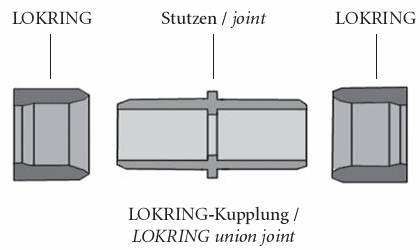

  洛克林复合环材料为铝或铜,它由两个洛克林单接头和一个连接件(衬套)组成(见上图),制成品这三个零件已预装连在一起了。由于两个单接头的规格可做得不一样,所以它可以直接连接尺寸不同得两根管子。
  工作原理是通过材料的形变(单接头尾部内径比所连接得管子外径小2%以上),径向、均匀地压缩管子,是使它们与衬套紧紧地形成金属/金属密封面。再加上压接前滴加的洛克林密封液在压接到位后很快固化,更加彻底封死了所有轴向泄漏通道。LOKRING接头耐压50 bar,短时耐压200 bar。

洛克林复合环的优势

1.洛克环的技术依据是已被证明的物理学原理、材料学原理以及技术经验。

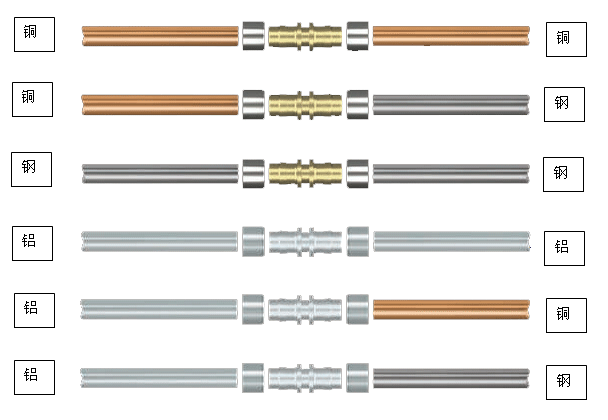

2.洛克林复合环对不同材料金属管间(铜/铝,钢/铝)的连接特别有优势,完全替代传统的焊接工艺,尤其是焊接对焊工的要求较高,否则对制冷产品按装维修时的合格率不能保证。
3.洛克林复合环在连接管路时,无需焊接,无高温明火,符合环保、消防安全的要求;焊接工艺对管子表面造成氧化脱皮,为以后管子表面腐蚀泄漏埋下隐患,还可能在管路内部产生杂质。洛克林环只要使用压接钳(液压型、电动型、手动型)即可完成管路的连接。
4.我们根据客户所使用的管子材料,推荐使用相应材质的洛克林环。相应的洛克林环连接的金属管子牢固而富有弹性,不会因温度变化或震动产生密封不良。也不会因空气潮湿或带腐蚀性气体而造成连接处的腐蚀穿孔等,因此,可靠性很高。
5.传统的焊接方式,管子表面会产生氧化层,对外表面会因空气中的腐蚀性气体加快外表面的穿孔,造成泄漏;对内表面则可能产生氧化皮脱落,造成管路堵塞。而使用洛克林复合环就不会存在这些问题,干净、耐腐蚀。
6.传统的焊接工艺需要花较长的时间培训员工,而且熟练的焊接技术在短时间内也不能练成,这样就造成产品不合格率的提升,即便是熟练的焊接工人要完成一个焊点所花费的平均时间也比使用洛克环要长,而且焊接越快,质量越难控制。洛克环的使用只需对操作人员进行十分钟的培训即可操作,质量控制容易,压接速度快。
7.在用洛克林复合环连接管路之前,无需对管子进行其它特殊预处理,即可轻松使用专用工具连接管路,不必担心焊接后的泄漏问题了。
洛克林复合环的连接结构

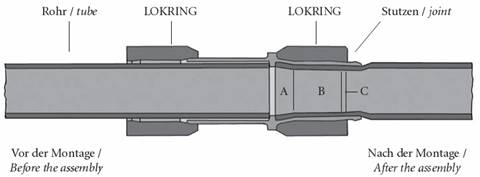

  压接过程中外管会受压缩直至管子接头各部分之间形成力的平衡,两根管子处于弹性张力的状态之中,与洛克林环的箍紧力相互作用。此时两根管子分别与洛克林连接件之间紧密接触,其直径因构成实际的管子连接状态而减小,即洛克林环连接完成之后的状态。

“B”部分产生一个较大的弹性力以阻止接头在扭力下转动。
“C”部最小内径作用下两根管子变形完毕。这样主要密封区就形成了。


  重要的是应该认识到,洛克林接头的紧密接触和密封迭合是靠将密封部分向管子表面作迅速径向压缩运动来实现的,而这就堵死了可能导致泄漏的唯一通道。
  由于洛克林环是被压于一圆管子之上,所以任何时候都只有一小部分对管子的变形发生力的作用,而且对变形的抵抗力很小。
  另外,由于洛克林环进行了表面处理和干润滑处理,压接过程中的摩擦系数很小。
  在洛克林接头做好后,两根圆管的向外的径向力和洛克林环的向内的径向力立即趋向平衡状态,并在洛克林环的寿命期内得以保持。
  作为准备工作,只需对管件端部作去毛刺和清洗处理即可。

洛克林复合环常用规格

型号

规格

材质1

材质2

行业

使用工具

6 VS MS 00

Ф6或6.35



冰箱、冷柜、空调

手动工具

5/2 NR MS 00

Ф5/Ф1.85

铜、铁

冰箱、冷柜

手动工具

4 NK MS 00

Ф4等径

铜、铁

铜、铁

冰箱、冷柜

手动工具

5 NK MS 00

Ф4.75等径

铜、铁

铜、铁

冰箱、冷柜

手动工具

6 NK MS 00

Ф6或6.35等径

冰箱、冷柜、空调

手动工具

6 NK AL 00

Ф6或6.35等径

铝、铜

冰箱、冷柜、空调

手动工具

8/2 NR AL 00

Ф8/Ф2

冰箱、冷柜

手动工具

7.5 NK Al 00

Ф7.5等径

铝、铜

冰箱、冷柜

手动工具

7.5/6 NR AL 00

Ф7.5/Ф6

冰箱、冷柜

手动工具

8/6 NR AL 00

Ф8/Ф6

冰箱、冷柜

手动工具

8 NK Al 00

Ф8等径

铝、铜

冰箱、冷柜

手动工具

9.53NK MS 00

Ф9.53等径

空调、海鲜机

手动工具

9.53NK AL 00

Ф9.53等径

空调

手动工具

13 NK AL 00

Ф13等径

空调

电动工具、手动工具

16 NK AL 00

Ф16等径

空调

电动工具、手动工具

19 NK AL 00

Ф19等径

空调

电动工具、手动工具

22 NK AL 00

Ф22等径

空调

电动工具、手动工具

洛克林环最大可以到Ф35mm


  因为洛克林环的可靠性,目前已被众多行业所采用。即使一些特殊行业,也在使用洛克林复合环,它切实解决了传统焊接方式不能在这些行业或工艺中使用的问题,简便、高效是每一个从事制冷行业管路按装、连接工人都非常关注的,这不仅节约了成本,更减少了施工时间,降低了焊点的泄漏率。

洛克林复合环使用方法

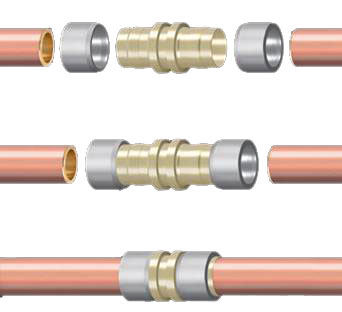

  准备好要连接的两根管子,选择合适尺寸的洛克林复合环,所要连接的两根管子,分别插入连接件中,不需要做任何特殊处理,只需将管子端部用砂纸稍微打磨,用干布擦干净,滴加LOKPREP密封液,将洛克林复合环在管子端部旋转一圈,用专用的洛克林工具压接洛克环,直至将环推至连接件的中间跟部,一次连接工作即宣告完成。可参照下图:



洛克林复合环应用行业
  洛克林复合环适用于所有制冷行业的管路按装和维修。
  为家用冰箱维修行业提供了现场解决方案,避免用户把食品转移到代用机或其它储藏器中的麻烦,提高了效率,降低备用机的库存占用。更不需要把冰箱放在维修部三到四天的时间,既费人力又占场地,有效降低了维修网点的场地费用。冰箱修复后几乎不存在同一接点的再次泄漏问题,可靠性很高。
  在空调按装或维修行业,按装效率高,将漏率降到最低,尤其当按装好的管路,其中一根管子从非连接点的位置穿眼泄漏,这时,传统的做法是将整根管子换下,再重新装一根管子,或者是将该穿眼的管子修补好了再装回去,这种操作实施起来比较有难度。因为,这种穿眼很有可能是在整个工程都完工的时候发生的,再要用火焊,消防安全的审批或实际操作中的防范工作都较困难,一旦发生危险都会产生很大的经济损失。此时用洛克林复合环解决这一问题,那就太简单了,对于洛克林复合环来讲,这也可以不算是什么问题了。只要一名工人,带一把割刀,一把压接钳,一个洛克林复合环,一瓶LOKPREP密封液,不用申请任何施工许可证,只做简单的施工现场清理,只要花费十分钟,足以解决这一传统的难题了。
  在汽车空调维修行业中,因为汽车结构复杂,汽车空调的泄漏问题有发生在铝管上的,有胶管穿眼的,也有铝管与胶管结合部分泄漏的等等。不管是在铝管上泄漏,还是在胶管上泄漏,要修复这个漏点也是较困难的,汽车维修厂或4S店都是直接更换管路。每一次的更换价格都比较高,给汽车用户带来了较大的经济负担。如果汽车维修厂或4S店恰好又没有相应的配件,汽车用户就只能等厂家把配件发到汽车维修厂或4S店,这样既浪费了车主的用车时间,又降低了汽车维修厂或4S店的生产效率。若使用洛克林环来解决这些漏点的问题,就太简单了,只要从漏点处割断,装上一个相应规格的洛克环,只要五分钟,问题已解决了。因为有了这种配件,汽车维修厂或4S店不仅赚到了合理的利润,提高了维修效率,节省更多的时间为其他用户服务,更获得了用户的好评。
  现在世界各国都在大力提倡发展环保节能的太阳能产品,其中平板集热式太阳能热水器在用户家中按装时洛克林复合环发挥了巨大的作用。
  因为在用户家安装时,很多都是已经装修完毕甚至居住了很长时间的房子,不免会有一些不方便使用火焰焊接的问题,这时采用洛克林复合环即方便又安全,而且连接完后整条管路泄漏率极低,又整洁美观,管路表面没有火焰焊接那样留下的氧化层,不仅不好看,而且成为日后泄漏的主要部分。
  洛克林复合环的应用前景非常广阔,几乎所有的制冷行业都能用到。人民生活水平不断提高,工资水平也在不断提高,目前国家提倡环保、节能的绿色产业,使用洛克林环最符合这些要求,而且节约施工时间就是为企业节约了成本。

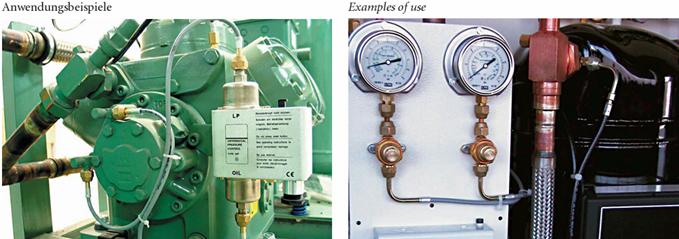

洛克林环连接制冷管路压力监控仪表
