洛克环简介
  十九世纪六十年代NASA(美国航空航天局)发明了LOKRING管接头,使用在航天飞机燃料管道连接上。若干年后德国VULKAN公司将其应用到民用领域。从第一个用户AEG公司开始批量使用以来到今天,经过不断的产品开发和更新,LOKRING公司已经建立了遍及全球的分支机构,每年生产销售各种规格的LOKRING接头约七千万个,累计至今使用在世界各地制冷系统中的LOKRING接头已数以亿计,其可靠性得到了时间的考验。我们的用户中包括了伊莱克斯、惠尔浦、海尔、西门子、贝尔汽车空调、法雷奥汽车空调等赫赫有名的制造商,拥有良好的声誉。

洛克环的优势
1.洛克林环的技术依据是已被证明的物理学原理、材料学原理以及技术经验。
2.洛克林单环成本低廉,对不同材料金属管间(铜/铝,钢/铝)的连接特别有优势,完全替代传统的焊接工艺。尤其是焊接对焊工的要求较高,否则对制冷产品批量生产时的合格率不能保证。
3.洛克林环在连接管路时,无需焊接,无高温明火,符合环抱、消防安全的要求;焊接工艺对管子表面造成氧化脱皮,为以后管子表面腐蚀泄漏埋下隐患,还可能在管路内部产生焊接杂质。洛克林环只要使用压接钳(液压型、气动型、电动型、手动型)即可完成管路的连接。
4.我们根据客户所使用的管子材料,推荐使用相应材质的洛克林环。相应的洛克林环连接的金属管子牢固而富有弹性,不会因温度变化或震动产生密封不良。也不会因空气潮湿或带腐蚀性气体而造成连接处的腐蚀穿孔等,因此可靠性很高。
5.传统的焊接方式,管子表面会产生氧化层。对外表面,会因空气中的腐蚀性气体加快外表面的穿孔造成泄漏;对内表面则可能产生氧化皮脱落,造成管路堵塞。而使用洛克林环进行铜铝管焊接就不会存在这些问题,洛克林环连接干净、耐腐蚀。
6.传统的焊接工艺需要花较长的时间培训员工,而且熟练的焊接技术在短时间内也不能练成,这样在生产中就造成产品不合格率的提升,即便是熟练的焊接工人要完成一个焊点所花费的平均时间也比使用洛克林环要长,而且焊接越快,质量越难控制。洛克环的使用只需对操作人员进行十分钟的培训即可操作,质量控制容易,压接速度快。
7.在一些制冷产品生产批量较小的工厂,我们也可使用手动工具压接,即环保、安全,又节省成本,而且提高了产品合格率。
8.在使用洛克林环连接管路之前,只需将两根管子的对接间隙尺寸控制在0.25mm范围以内,无需再对管子进行其它特殊预处理,即可轻松使用专用工具连接管路,不必担心焊接后的泄漏问题了。
9.洛克林单环的连接结构


  压接过程中外管会受压缩直至管子接头各部分之间形成力的平衡,两根管子处于弹性张力的状态之中,与洛克林环的箍紧力相互作用。此时两根管子紧密接触,其直径因构成实际的管子连接状态而减小,即洛克林环连接完成之后的状态。


“B”部分产生一个较大的弹性力以阻止接头在扭力下转动。
“C”部最小内径作用下两根管子变形完毕,这样主要密封区就形成了。

  重要的是应该认识到,洛克林接头的紧密接触和密封迭合是靠将密封部分向管子表面作迅速径向压缩运动来实现的,而这就堵死了可能导致泄漏的唯一通道。
  另外,由于洛克林环进行了表面处理和干润滑处理,压接过程中的摩擦系数很小。
在洛克林接头做好后,两根圆管的向外的径向力和洛克林环向内的径向力立即趋向平衡状态,并在洛克林环的寿命期内得以保持。
  作为准备工作,只需对管件端部作去毛刺和清洗处理即可。
  如果不想或不能使管子端部相套迭来连接管子,则可采用从洛克林单环变化而来的另一种产品-洛克林复合环接头,它包括两个洛克林单环和一个事先制作好的大小足以适合两个管端的连接件。
洛克林单环常用规格

型号

规格

材质1

材质2

行业

使用工具

7L01LVNA 120

Ф4.75*1.38/Ф1.85

冰箱、冷柜

液压工具、手动工具

7L04LVN1 42

Ф4.76*0.65/Ф4.76

铜、铁

冰箱、冷柜

液压工具、手动工具

7L05LVN3 20

Ф5*0.6/Ф5

铜、铁

冰箱、冷柜

液压工具、手动工具

7L04LVN2 22

Ф4*0.5/Ф4

铜、铁

冰箱、冷柜

液压工具、手动工具

7L05LVN1 20

Ф5*0.5/Ф5

铜、铁

冰箱、冷柜

液压工具、手动工具

6 N Al 08

Ф7.5*0.75/Ф6

冰箱

液压工具

8 N Al 52

Ф8*1/Ф8

冰箱

液压工具

9 N Al 40

Ф9*1/Ф9

空调、海鲜机

手动工具

7L12LVN3 26

Ф12.7*0.9/Ф12.7

铜、钛

空调、海鲜机

手动工具

7L12LVN3 35

Ф12.7*1/Ф12.7

铜、钛

空调、海鲜机

手动工具

16 N Al 28

Ф15.88*1.2/Ф15.88

空调、集热式太阳能热水器

手动工具

  因为洛克林环的可靠性,目前已被众多行业所采用。尽管有些行业使用量较小,但切实解决了传统焊接方式不能在这些行业或工艺中使用的问题。

当前正在使用洛克林单环的企业:
1.冰箱制造企业:
应用于生产线,减少产品漏率,提高产品合格率,并且因为连接容易,操作简单,大大提高了生产效率。
主要客户有:海尔、海信、西门子、惠尔浦、伊莱克斯、康佳等企业。
2.汽车空调蒸发器:
应用于生产线,解决了焊接方式在狭小空间内不能使用的难题,使用洛克林环提高了生产效率和合格率。
其中最著名的企业是意大利的VALEO和BERH等。
海鲜机行业,虽然使用批量较小,但是有效的解决了海水及钛合金管对铜管的腐蚀问题,有效的延长了海鲜机的使用寿命,压接只需用手动工具,因此同时降低了使用钠子的成本。
其它行业如:英格索兰冷库蒸发器、艾默生空调等
3.洛克林环的选用
由于管子尺寸及公差规格数量很多,所以不可能在手册中将所有的洛克林环规格全数列出。
对于每一个需用洛克林环的场所,尺寸由生产厂根据用户所提供的细节(管子尺寸、材料)进行设计。
采用这种技术,相同或不同材料管子之间可以毫无问题地进行连接。应挑选或预处理需要连接的管子端部,以便能套迭起来,外管子内径与内管外径之差不得大于0.25mm。

洛克林单环使用方法
  洛克林单环所要连接的两根管子,其中一端将要套入另一端。因此,若较粗一端的管内径刚好比较细一端的管外径大0.1~0.25mm以内,则两根管子可以直接使用洛克环进行连接;若两根管子的管外径相同,或有一点差异,不能使两根管子套接,则需要对其中一端进行扩口,通常是选其中管内径较粗、材质较软的一端扩口。
  下面我们就用扩口的管子来讲解洛克林单环的压接过程。
1.当不同材料的管子进行连接时,应对材质较软的管子进行扩口。
扩口可用手动扩口工具HMER,也可用LOKRING液压扩口工具。

管 子



当对管子进行扩口以进行洛克林单环接头压接时,需注意以下问题:
d2 = 内管外径 + 0.25mm
L = 所用洛克林环长度 + 3mm

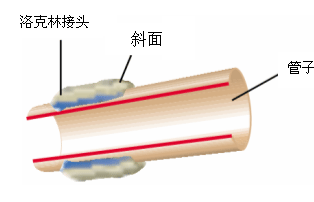

2.置放洛克林环
将洛克林环套入较小的管子上,喇叭口对着要进行连接的另一端管子的端部。

3.管子迭套

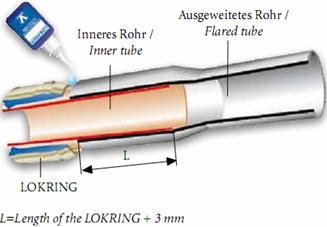

下面,将要连接的管子迭套起来。把内管插入外管中(插到扩口部根部停止),插入深度为L(等于洛克林环长度 + 3mm)。



铝管端未扩口            铝管端已扩口

4.滴加LOKPREP
压接前在内外管之间滴一些LOKPREP,使其在内管端部表面扩散开。

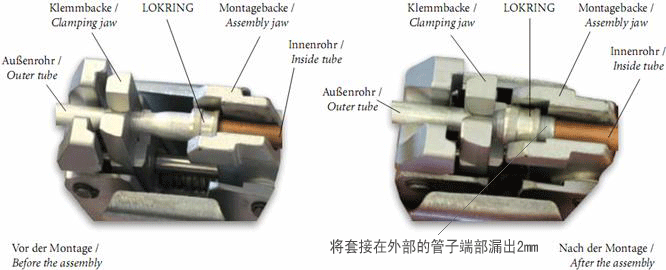

5.压接洛克林环
使压接钳的夹紧钳口卡在外管一侧,将洛克林环朝着外管方向挤推。压接钳会将洛克林环推到外管之上。




压接完毕 。

洛克林单环应用行业及选用连接规范
可用于制冷、环境控制技术,以及管道、取暖和其他相关领域。
适用于壁厚最大1.5mm的管子的连接。
设计最大名义(工作)压力PN=50bar,
检测最大(爆破)压力PP=4PN=200bar
适用温度范围 -50°C ~ +150°C
洛克林单环材料适配表

管子材料组合

洛克林环材料

铝 - 铝、铜、钢

铜 - 铜、钢

铜or钢

铁 - 钢


冰箱生产工厂应用

  在冰箱工厂批量的的产品生产中,因为产量大,要求的效率高,对产品的合格率要求高,而且对接的两种材料(铜-铁;铜-铝;铜-铜;铁-铁;铝-铝;铝-铁等材料)规格都已经加工成规定的尺寸,所以非常适合使用洛克林单环。洛克林单环能够满足冰箱工厂大批量规范生产的要求。
  以往工厂采用的气焊方式,第一要求焊接工人技术水平高,第二要求焊料质量可靠,第三要求焊接空间足够,以保证生产安全。而且根据数据统计显示,焊接的漏率较高,造成成品合格率下降。焊接点因气焊烧灼造成管子表面氧化脱皮,久而久之容易造成新的泄漏点。
  洛克林单环有效的解决了这些不良的问题,并且高效、环保。
  洛克林单环的使用只需对工人进行简短的培训即可操作,不再靠工人的焊接经验控制质量;洛克林环的压接过程中不使用明火和其它任何热源,不存在消防安全隐患等问题,而且洛克林单环的工具本身需要的操作空间就很小,所以在冰箱生产的任何工位都可以使用。

洛克林单环在其它产品上的应用

  洛克林环的应用非常广泛,汽车空调换热器、海鲜机、家用空调换热器、商用空调换热器、商用冷柜、制冷展示柜、扎啤机、可乐机、热泵热水器、平板式集热太阳能热水器等产品。
LOKRING(洛克环)管连接工艺规范
管子:
根据系统要求设计的管子材料和尺寸一旦确定,其对应的LOKRING接头规格及相应技术参数也同时确定,管子尺寸需进行控制的包括外径和壁厚,公差范围根据具体情况确定。若需扩口则由LOKRING公司提供相应尺寸要求,需控制的尺寸包括扩口后内径及直线段长度。
管子连接段不可弯曲,不可有油污。
管子材料、尺寸或公差一旦发生变化,请提前通知LOKRING公司,如果有必要的话,可以调整接头规格或其它参数。
操作:
现场操作连接管子必须注意以下几点:
-LOKRING接头放置方向不可颠倒。
-内插管必须插到底。
-必须滴加LOKPREP密封液,对大尺寸管子接点可滴加2滴;对毛细管接点只可加1滴,且毛细管插入深度要足够,以免密封液流入毛细管内固化后 堵塞管路。
-滴加密封液后必须在20秒内完成压接,以免其开始固化影响密封效果。
-压接完成后LOKRING环尾端必须越过套接在外面的管子的端部至少2mm。
-蒸发器整形时注意不要直接抓住LOKRING接点两头管子大力弯曲,若需弯曲时应用一手拇指内侧顶住接点开口端外10mm左右处进行。
